Как правильно подключить усилитель к магнитоле в машине

Увеличение громкости, улучшение качества звука — все это достигается усилителем. Как правильно подключить его к автомагнитоле?

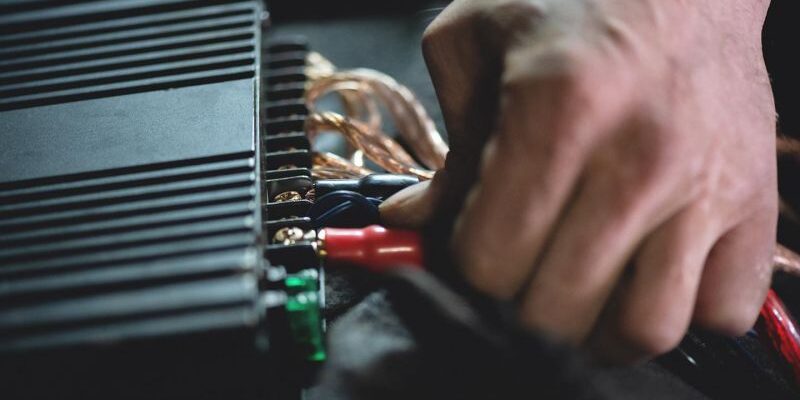

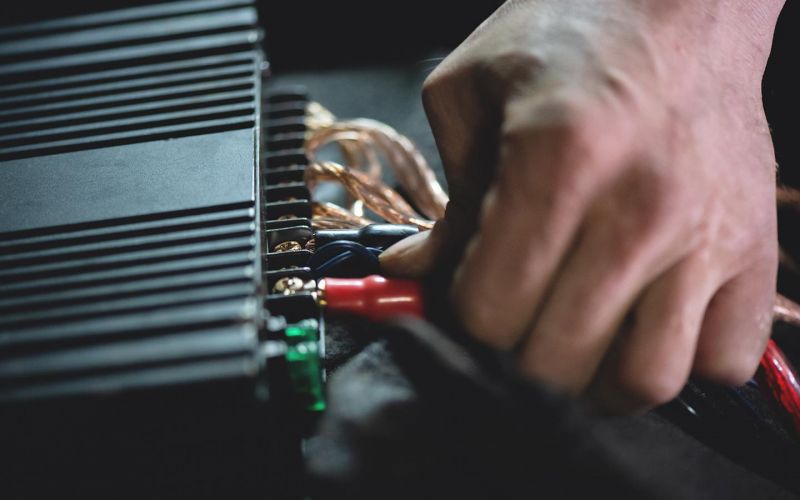

фото: n_defender/Shutterstock/FOTODOM

Подключение усилителя к магнитоле

Подключение усилителя к магнитоле сложнее, чем установка самой магнитолы. Для этого нужно обладать некоторыми знаниями в области автомобильной электротехники, а также навыками прокладки проводов в автомобиле. Если вы готовы к такой работе, то основные шаги по установке сабвуфера без него следующие:

Как выбрать кабели для подключения усилителя к магнитоле

Согласованность хоста и усилителя зависит не только от качества монтажа, но и от правильного выбора соединительного провода. В первую очередь следует исключить алюминиевый провод из-за его низкой прочности на изгиб и высокого сопротивления. То же самое касается и алюминиевого провода с медным покрытием. В этом случае единственным правильным материалом является медь.

Также следует учитывать площадь поперечного сечения (калибр) кабеля. Это площадь поперечного сечения токопроводящей жилы провода, измеренная в квадратных миллиметрах. Калибр определяет величину тока, который может пропускать кабель без перегрева, что привело бы к расплавлению изоляции и короткому замыканию. Калибр силовых кабелей указывается в их маркировке в соответствии со стандартом США AWG (American Wire Gauge). Число перед этой аббревиатурой указывает, сколько раз заготовка провода прошла через формовочную машину в процессе производства. Поэтому, чем больше калибр, тем тоньше жила провода.

Таблица маркировки AWG

Фото: МЫСКУ

Площадь сечения кабеля выбирается с учетом выходной мощности усилителя и длины самого кабеля. Последнее зависит от расположения усилителя в автомобиле. Наименьшая длина кабеля получается при установке усилителя за головным устройством, но это не всегда возможно. Тогда есть вариант размещения усилителя под передними сиденьями, но там обычно мало места, доступ к устройству затруднен, на полу легко скапливается влага, а линии можно повредить ногами. Наиболее удобный доступ к устройству — при его установке в багажнике или на спинке заднего сиденья. Это самый распространенный вариант. Однако в этом случае приходится прокладывать длинные кабели, что может негативно сказаться на качестве передаваемого сигнала. В любом случае, силовые и отрицательные провода усилителя должны быть одинакового сечения.

Вы можете обратиться к консультанту в магазине аудиотехники и воспользоваться онлайн-калькулятором или таблицей (см ниже) для выбора кабеля с учетом площади его сечения, длины и мощности усилителя).

Таблица для расчета сечения силовых кабелей

Фото: Qwerty220/Drive2

Следует выбирать кабели и предохранители с запасом по току. Номинальный ток предохранителя должен быть немного больше тока потребления усилителя. Последнее значение указано в технических характеристиках устройства.

Схема подключения усилителя к магнитоле

Автомобили обычно оснащаются двухканальными или четырехканальными усилителями. Первый имеет два независимых выходных порта для подключения динамиков, что достаточно для получения стереозвука без использования сабвуфера. Второй имеет более обширные функции.

Схема подключения двухканального усилителя к магнитоле

Подключение двухканального усилителя к хосту осуществляется по вышеприведенному стандартному алгоритму. Положительная линия питания усилителя обозначена красным цветом, отрицательная линия питания — черным, черная линия с тюльпановым разъемом — это сигнальная линия RCA, а синяя линия — это линия дистанционного управления. Пунктирная линия указывает на то, что если усилитель имеет интерфейс мостового режима, то для подключения сабвуфера можно использовать мостовую схему, которая может объединить мощность двух каналов в один. Однако двухканальный усилитель может не выдержать общую нагрузку динамика и сабвуфера. Для такого объединения лучше использовать четырехканальный усилитель.

Схемы подключения четырехканального усилителя к магнитоле

Четырехканальный усилитель, подключенный к головному устройству с использованием стандартного решения, предоставляющий больше возможностей конфигурации звуковой системы. Вы можете подключить:

• Четыре колонны;
• Два динамика и сабвуфер;
• два сабвуфера;
• Четыре динамика и сабвуфер;
• Восемь динамиков.

Как подключить сабвуфер к магнитоле

Сабвуферы, которые отвечают за насыщенный «бас», делятся на активные сабвуферы (со встроенными усилителями) и пассивные сабвуферы (требуют внешних усилителей). Для пассивных сабвуферов сопротивление «сабвуфера» должно быть таким же, как сопротивление усилителя для наилучшего качества звука и надежности системы. Для большинства сабвуферов требуются акустические кабели с проводом RCA не менее 12-го калибра, чтобы предотвратить перегрев кабелей. Для более мощных систем требуются кабели 16-го калибра.

Пассивный сабвуфер

Пассивные «сабвуферы» звучат лучше и стоят дешевле, но для них требуется внешний усилитель и их сложнее подключить. Сначала нужно определить, где установить сабвуфер, исходя из его размера. Обычно пассивные сабвуферы размещаются в багажнике, но их также можно разместить на задней полке или подлокотнике. Вот как подключить пассивный сабвуфер:

Активный сабвуфер

Алгоритм подключения активных сабвуферов следующий:

Почему усилитель не работает

После подключения усилителя к радиоприемнику звук может отсутствовать по следующим причинам:

• Неправильный выбор кабеля;
• Коррозия в местах соединения проводов;
• Повреждение линии;
• Плохое заземление.
